Texnik spetsifikatsiyalar

Yuqori tokning xavfsizlik relesi himoyalangan yuqori{1}}tok uskunasiga oʻrnatilgan vakuum{0}}yopiq kommutatsiya komponentidir. Kontakt yoyi muhrlangan kameraning ichida qoladi va korroziy gaz, namlik va o'tkazuvchan chang aloqa tizimiga etib bormaydi. Bu qurilma belgilangan kuchlanish va oqim ko'rsatkichlari doirasida foydalanilganda, o'rni kommutatsiya yoyini atrofdagi korpusdan tashqarida saqlaydi.

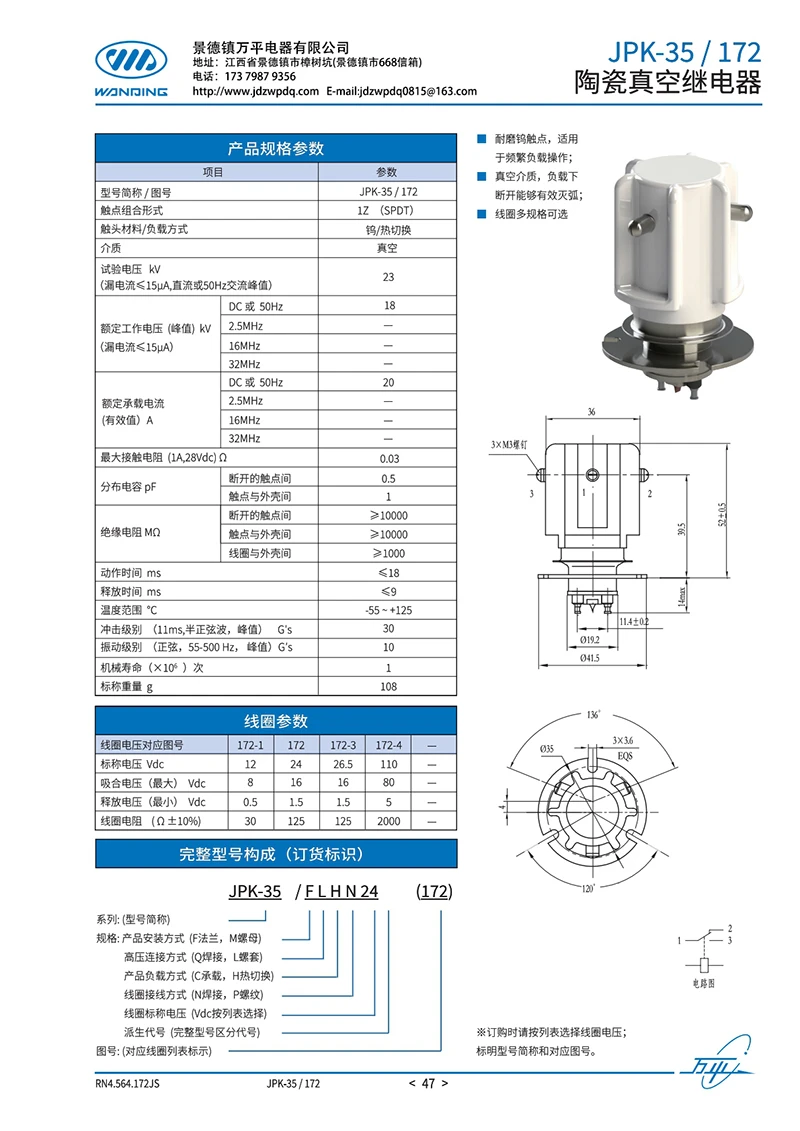

Texnik spetsifikatsiyalar

Parametr	JPK-35/172
Aloqa shakli	1Z (SPDT)
O'rta	Vakuum
Sinov kuchlanishi, tepalik (kV)	23
Nominal ish kuchlanishi, tepalik (kV)	DC/50 Hz: 18 2,5/16/32 MGts: -
Nominal tashish oqimi, RMS (A)	DC/50 Hz: 20 2,5/16/32 MGts: -
Maksimal kontakt qarshiligi (Ohm)	0.03
Tarqalgan sig'im (pF)	Ochiq kontaktlar: 0,5 Bog'lanish-holda-: 1
Izolyatsiya qarshiligi (MOhm)	Open contacts: >=10000 Contact-to-case: >=10000 Coil-to-case: >=1000
Ishlash / chiqarish vaqti (ms)	<=18 / <=9
Harorat oralig'i (deg C)	-55 gacha +125
Zarba / tebranish darajasi (G)	30 / 10
Mexanik ishlash muddati (operatsiyalar)	1,000,000
Og'irligi (g)	108
Nominal lasan kuchlanish variantlari (VDC)	12 / 24 / 26.5 / 110
Qabul qilish kuchlanishi, maksimal (VDC)	8 / 16 / 16 / 80
Bo'shatish kuchlanishi, minimal (VDC)	0.5 / 1.5 / 1.5 / 5
Bobin qarshiligi (Ohm +/-10%)	30 / 125 / 125 / 2000

Nominal, qabul qilish, bo'shatish va qarshilik qatorlaridagi bobin qiymatlari chapdan{0}}o'ngga-bir xil tartibda mos keladi.

Asosiy afzalliklari

Muhrlangan 18 kV, 20 A kommutatsiya yo'li

JPK-35/172 18 kV ish kuchlanishiga va 20 A o'tkazish tokiga mo'ljallangan, kontakt yoyi vakuum kamerasi ichida joylashgan. Himoyalangan kimyoviy, tog'-kon yoki sanoat uskunalarida atrofdagi korpus o'rni-kontakt yoyi ta'siriga tushmaydi.

Bloklash va topraklama uchun tezkor SPDT uzatish

Yagona qutbli almashtirish kontakti 18 ms ichida ishlaydi. Bitta umumiy yo'l oddiy va topraklama yoki blokirovkalash holatlari o'rtasida alohida odatda ochiq va odatda yopiq qurilmalardan foydalanmasdan o'tkazilishi mumkin.

Belgilangan zarba va tebranish chegaralari

JPK-35/172 30 G zarba va 10 G tebranish uchun baholangan. Ushbu qiymatlarni to'g'ridan-to'g'ri mobil uskunalar, tog'-kon mashinalari va mexanik shikastlangan boshqaruv kabinalaridagi sharoitlar bilan solishtirish mumkin.

Moslashtirish

Elektr ko'rsatkichlari

Ish kuchlanishi, chidamli kuchlanish, oqim oqimi, ishlab chiqarish / uzilish oqimi, yuk turi, kirish va kommutatsiya vazifasi.

Boshqaruv konfiguratsiyasi

Bobin kuchlanishi, aloqa shakli, qabul qilish va bo'shatish talablari, terminalning joylashuvi va kerakli ish mantig'i.

Uskuna interfeysi

Uy-joy o'lchamlari, o'rnatish usuli, terminal shakli va JPK-35-172 dan ishlab chiqish, tasdiqlangan chizma yoki mijozning muhofazasi uchun mos yozuvlar namunasi.

Sifat nazorati

Kiruvchi inspektsiya keramika korpuslarini, metall plomba qismlarini, kontaktlarni, rulonlarni, terminallarni va o'rnatish qismlarini qamrab oladi. Vakuum bilan ishlov berishdan oldin texnik xodimlar kontaktning tekislanganligini, mustahkamlangan oqim{1}}yoʻl ulanishini, keramika-metallga- mosligini va terminal holatini tekshiradi.

Tayyor o'rni izolyatsiyasi, chidamliligi, kontakt qarshiligi, lasan ishlashi va kommutatsiya javobi uchun sinovdan o'tkaziladi. Yakuniy tekshirish, shuningdek, muhrlanish holatini, korpusning yaxlitligini, terminalning joylashishini, model identifikatsiyasini va partiya yozuvlarini tekshiradi. Alohida rele sertifikati taqdim etilmasa, xavfli{2}}joylashuv yoki funksional{3}}xavfsizlikni tasdiqlash to‘liq uskunaning javobgarligi bo‘lib qoladi.

Nima uchun bizni tanlaysiz

Muhrlangan elektro{1}}vakuum tuzilmalari bilan 50 yildan ortiq

Wanping vakuum qurilmalarini ishlab chiqaradi, ularda kontakt tizimi, keramika-metall plomba va tashqi terminallar bitta yopiq yig'in sifatida ishlaydi.

Pechni qayta ishlashdan oldin ichki tekshiruvlar

Zavod yig'ilish yopilishidan oldin joriy yo'lni, kontakt holatini, terminal aloqasini va muhrlanish mosligini tekshiradi, shu bilan birga ichki tuzatishlar hali ham mumkin.

Sertifikatlangan sifat tizimi ostida partiya yozuvlari

Kiruvchi tekshiruv, vakuumli ishlov berish, elektr sinovlari, qarish, yakuniy tekshirish va chiqarish yozuvlari kompaniyaning harbiy mahsulot sifatini boshqarish tizimi sertifikati ostida nazorat qilinadi.

TSS

Savol: Qo'shimcha sinov uchun namuna taqdim etilishi mumkinmi?

Javob: Ha. Ilova kuchlanishi, oqim, yuk turi, lasan, terminal tartibi, o'rnatish interfeysi va chizilgan rasm tasdiqlanganidan keyin namuna ishlab chiqariladi. Keyin mijoz mo'ljallangan korpusda o'rnatish va tizim muvofiqligini tekshirishi mumkin.

Savol: Mavjud model uchun MOQ nima?

Javob: Mavjud modellar 1 donadan boshlanishi mumkin. Yangi ishlab chiqilgan konfiguratsiya tasdiqlangan tuzilishga, materiallarga va ishlab chiqarishga tayyorgarlikka asoslangan alohida MOQga ega.

Savol: Bu o‘rni ishlatish uskunaning to‘liq portlashiga-daqiq bo‘ladimi?

Javob: Yo‘q. O‘rni o‘z kommutatsiya yoyini o‘z ichiga oladi, lekin to‘liq jihoz hali ham korpus, simlar, harorat, o‘tish, tozalash, yerga ulash va xavfli joylashuvni sertifikatlash- uchun tegishli talablarga javob berishi kerak.

Savol: Bu funksional{0}}xavfsizlikni boshqarish relesi bilan bir xilmi?

Javob: Mahsulot nomining o‘zi funksional{0}}xavfsizlik mosligini aniqlamaydi. Bunday foydalanish uchun modelga oid nosozliklar toʻgʻrisida{2}}maxsus maʼlumotlar, mos sxema arxitekturasi, diagnostika va maqsadli xavfsizlik standartiga tizim sertifikati kerak boʻladi.
