Mahsulotga umumiy nuqtai
Ishonchli o'rni o'zining kontaktlarini yuqori{0}}vakuumli muhitda, yuqori aniqlikdagi muhrlash texnologiyasi bilan birlashtirilgan-magnit yuqori-o'tkazuvchanligi yuqori bo'lmagan metall kontaktlardan foydalangan holda muhrlaydi. Ushbu dizayn tashqi namlik, chang va portlovchi gazlarni to'liq izolyatsiya qilib, uzoq muddatli ishlashda nol drift va nol nosozlik-ishni ta'minlaydi. Ishonchli o'rni muhim ilovalarda ajoyib barqarorlik va ishonchlilikni ta'minlash uchun ishlab chiqilgan.
Texnik spetsifikatsiyalar
|
Parametr |

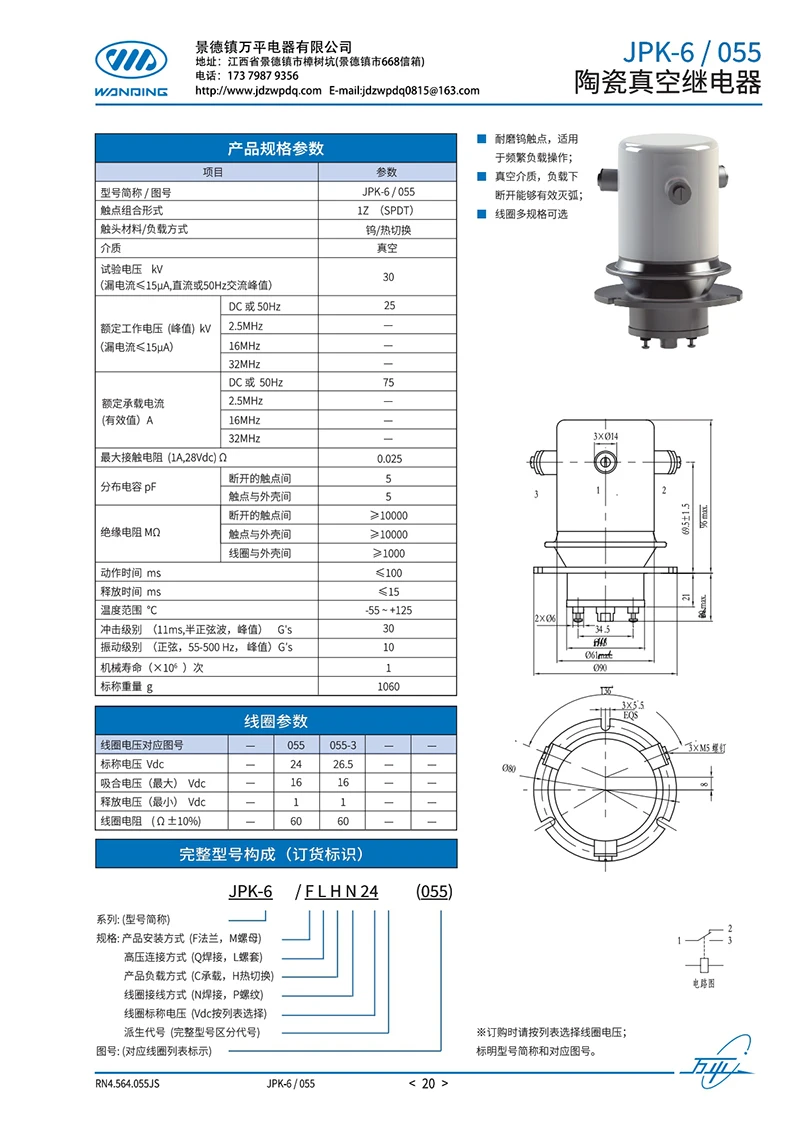

JPK-6/055 |

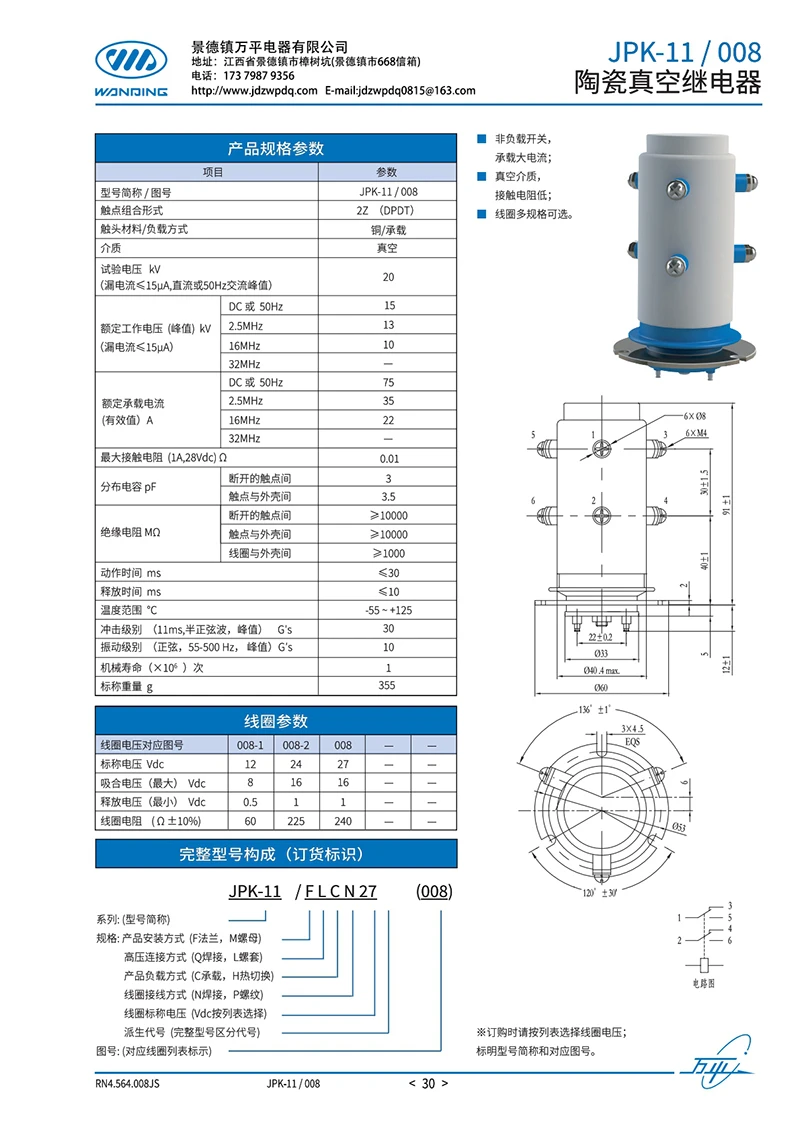

JPK-11/008 |
|
Aloqa shakli |
1Z (SPDT) |
2Z (DPDT) |
|
O'rta |
Vakuum |
Vakuum |
|
Sinov kuchlanishi, tepalik (kV) |
30 |
20 |
|
Nominal ish kuchlanishi, tepalik (kV) |
DC/50 Hz: 25 |
DC/50 Hz: 15 |
|
Nominal tashish oqimi, RMS (A) |
DC/50 Hz: 75 |
DC/50 Hz: 75 |
|
Maksimal kontakt qarshiligi (Ohm) |
0.025 |
0.01 |
|
Tarqalgan sig'im (pF) |
Kontaktlarni ochish: 5 |
Kontaktlarni oching: 3 |
|
Izolyatsiya qarshiligi (MOhm) |
Open contacts: >=10000 |
Open contacts: >=10000 |
|
Ishlash / chiqarish vaqti (ms) |
<=100 / <=15 |
<=30 / <=10 |
|
Harorat oralig'i (deg C) |
-55 gacha +125 |
-55 gacha +125 |
|
Zarba / tebranish darajasi (G) |
30 / 10 |
30 / 10 |
|
Mexanik ishlash muddati (operatsiyalar) |
1,000,000 |
1,000,000 |
|
Og'irligi (g) |
1060 |
355 |
|
Nominal lasan kuchlanish variantlari (VDC) |
24 / 26.5 |
12 / 24 / 27 |
|
Qabul qilish kuchlanishi, maksimal (VDC) |
16 / 16 |
8 / 16 / 16 |
|
Bo'shatish kuchlanishi, minimal (VDC) |
1 / 1 |
0.5 / 1 / 1 |
|
Bobin qarshiligi (Ohm +/-10%) |
60 / 60 |
60 / 225 / 240 |
Nominal, qabul qilish, bo'shatish va qarshilik qatorlaridagi bobin qiymatlari chapdan{0}}o'ngga-bir xil tartibda mos keladi.
Asosiy afzalliklari
Model tomonidan belgilangan SPDT va DPDT variantlari
JPK-6/055 bitta yuqori{5}}voltaj o'zgartirish yo'lini ta'minlaydi, JPK-11/008 esa chastotali ma'lumotlar bilan ikki qutbli uzatishni ta'minlaydi. Qarovsiz tizimlar va almashtirish loyihalarida to'liq model raqamidan foydalanish vizual jihatdan o'xshash, lekin elektr jihatdan farqli o'rni bilan almashtirishni oldini olishga yordam beradi.
Ochiq va yopiq holatlar uchun o'lchanadigan chegaralar
Ikkala model ham ochiq holat uchun minimal izolyatsiya qarshiligini va yopiq holat uchun maksimal kontakt qarshiligini bildiradi. Bu qiymatlar qarovsiz yuqori{1}}kuchlanish zanjirlariga oqish va yopiq{2}}yo'l kuchlanishining pasayishi uchun aniq qabul qilish nuqtalarini beradi.
Atrof-muhit va hayot reytinglari e'lon qilindi
Ikkala model ham -55 dan +125 ° C gacha ishlaydi va zarba, tebranish va mexanik{4}}foydalanish ma'lumotlarini o'z ichiga oladi. Umumiy ishonchlilik tavsifi o'rniga mobil, masofaviy va tebranishga duchor bo'lgan uskunalarni ushbu belgilangan chegaralar bo'yicha tekshirish mumkin.
Moslashtirish
Elektr konfiguratsiyasi
Ish kuchlanishi, chidamli kuchlanish, tashish va almashtirish oqimi, kontakt shakli, lasan kuchlanishi va qabul qilish va bo'shatish talablari.
Ishlash maqsadlari
Kontakt{0}}qarshilik chegarasi, oʻtish javobi, ish burchi va namunani tasdiqlash uchun foydalanilgan dastur shartlari.
Mexanik interfeys
Korpusning o'lchami, terminalning joylashishi, o'rnatish usuli va JPK-6-055, JPK-11-008 dan o'zgartirish, tasdiqlangan chizma yoki mos yozuvlar namunasi.
Sifat nazorati
Kiruvchi komponentlar o'lchamlari, material holati, sirt sifati va tasdiqlangan modelga muvofiqligi uchun tekshiriladi. Vakuumli plombalashdan oldin texnik xodimlar kontakt blokini, uning bobin bilan aloqasini, terminal ulanishini va keramika{1}}metall yig'ma-ni tekshiradi, shuning uchun pechni qayta ishlashdan oldin ichki geometriya to'g'ri bo'ladi.
Elektr tekshiruvi kontakt{0}}qarshiligining mustahkamligini, izolyatsiyani, chidamli kuchlanishni, lasan ishlashini va takroriy o'tish javobini tekshiradi. Qarish va barqarorlashtirish jo'natishdan oldin driftni aniqlash uchun ishlatiladi. Yakuniy tekshirish modelni, korpusni, terminallarni, o'rnatish interfeysini, yorliqni va qayd etilgan sinov natijalarini tasdiqlaydi.
Nima uchun bizni tanlaysiz
Uzoq-muddatli elektro{1}}vakuum mahsulotlarini ishlab chiqish
Ellik yildan ortiq ishlab chiqarish jarayonida Wanping vakuumli mahsulotlar seriyasi 45 ta milliy, vazirlik va viloyatlar-darajasida-eng yaxshi mahsulot mukofotlariga sazovor bo'ldi.
Model bo'yicha montaj boshqariladigan model
Kontaktlar, bobinlar, terminallar, keramika o'lchamlari va o'rnatish interfeyslari aniq o'rni modeliga bog'langan, shuning uchun vizual ravishda o'xshash, ammo elektr jihatidan farq qiladigan yig'ilishlar almashtirilmaydi.
Yuk tashishdan oldin qarish
Vakuum komponentining pishib etish uskunasi mijozning uskunasiga o'rni o'rnatilishidan oldin beqaror kontakt, lasan yoki izolyatsiya xatti-harakatlarini aniqlash uchun ishlatiladi.
TSS
Savol: Malumot namunasi ishlab chiqish uchun ishlatilishi mumkinmi?
Javob: Ha. Malumot namunasi o'lchanadi va kerakli kuchlanish, oqim, lasan, aloqa shakli, terminal tartibi va o'rnatish shartlari bilan taqqoslanadi. Tasdiqlangan chizma va spetsifikatsiya keyinchalik ishlab chiqarish asosiga aylanadi.
Savol: Tashish paytida o'rni qanday himoyalangan?
Javob: Keramika korpusi, terminallar, o'tkazgichlar va o'rnatish qismlari zarba, egilish va terminal kuchlanishining oldini olish uchun ajratilgan va yostiqlangan. Tashqi qadoqlash miqdori va jo'natish yo'nalishiga qarab tanlanadi.
Savol: Qaysi ish sharoitlari kommutatsiya izchilligiga eng katta ta'sir ko'rsatadi?
Javob: Bobinning haddan tashqari kuchlanishi, ishlab chiqarish / uzilish darajasidan yuqori ishlash, induktiv o'tish jarayonlari, haddan tashqari aylanish, tebranish, terminal kuchlanishi va noto'g'ri o'rnatish takrorlanadigan almashtirishga eng katta ta'sir ko'rsatadi.
Savol: Uskunada noto'g'ri ishlashni qanday kamaytirish mumkin?
Javob: Belgilangan lasan kuchlanishidan foydalaning, induktiv o'tishlarni bostiring, boshqaruv simlarini kuchli shovqin manbalaridan uzoqroq tuting, o'rnatish interfeysini mahkamlang va kontaktlarning zanglashiga olib keladigan ishlamay qolish holatiga mos keladigan kontakt shaklini tanlang.
